混凝土硅烷浸渍质量测试及硅烷浸渍深度热分解气相色谱仪测定

混凝土硅烷浸渍浸渍是小分子结构可渗透混凝土的表面和渗透到暴露的或酸性结构空碱性环境，以形成有效的渗水性处理，透气性。小分子结构可以穿透水泥和混凝土基材的表面具有良好的亲和力，可以通过进入混凝土，硅烷与暴露的活性成分至酸性，在酸性和碱性环境硅烷活性成分暴露于空气和水的化学反应的基片部分，以产生羟基，这些羟基基团将所述基底可以有效地防止由于渗水，太阳光，酸雨和海水对混凝土层腐蚀。

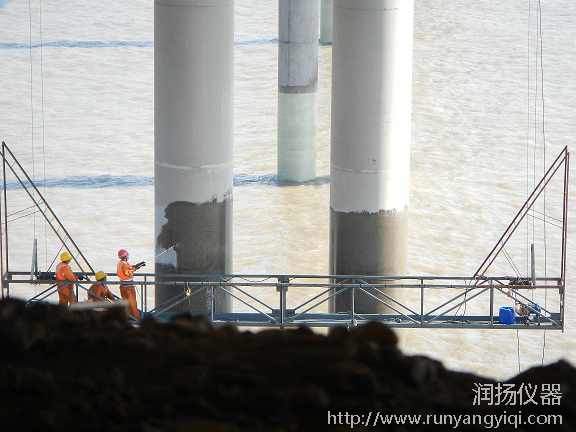

烷浸渍涂层产品既可以用于新建混凝土结构防护，也可用于旧混凝土建筑的加固维修，例如海港码头，跨海大桥、跨江大桥，水利工程大坝、城市高架桥，高等级公路桥梁，铁路桥梁，隧道，机场道面，清水混凝土建筑，热电、核电厂，污水处理厂等等，尤其适用于受到海水腐蚀、盐雾腐蚀、 融雪剂腐蚀和冻融破坏的各种混凝土结构保护。

一、混凝土防腐硅烷浸渍剂依据JTJ275-2000规范，应具有以下性能特点：

硅烷浸渍液是一种琥珀色、高渗透性的环氧硅烷整合处理材料，使用本材料表面不形成涂层，可以长久地、全天候地、持续地防止水及盐类对混凝土和砖石的侵害。主要用于桥梁、桥面、防撞墙、积雪地区水泥混凝土的防护。

1、环氧基硅烷改进型浸渍液，可提供长久性的化学反应防水分子化合物；

2、能深度渗透并形成一个渗透性保护层，不影响滑动摩阻力；

3、环氧基硅烷改进型浸渍液，PH值属中性，自身不含酸碱，对防护材料混凝土、钢筋有阻锈蚀现象（钢筋放入防护剂中浸渍150小时无锈蚀现象）；

4、渗透深度 ＜C40混凝土 4～10mm，C40混凝土 ≥1～4mm，抗冻融性 W/C=0.7，混凝土盐溶液中与基准混凝土相比至少多15次循环。

5、对指标严格要求，是目前硅烷浸渍材料应用特别需要注意的问题，应采用气相色谱仪测试含量及结构成分，除了JTJ275-2000标准要求提到指标：有效物含量：≥98.9 %；密度(25℃) 0.88g/ml；硅氧烷含量小于0.3%，可水解氯化物含量小于100PPM；产品不得使用溶剂稀释。鉴于国内之前不少有机硅生产厂采用别的产品，甚至时使用有机硅生产的高低沸的工业废料冒充异丁基三乙氧基硅烷，所以指标中还应该参考英国标准中要求的产品折光率应在1.4（n20d，25℃）。
