产品介绍
棒状薄层色谱仪是采用棒状薄层分离技术与氢火焰离子化检测（TLC/FID）手段组合而成的专用分析仪器，可检测几乎所有的有机化合物，特别适用于重油类分析，示踪有机合成反应过程。RY-CF19是在吸收国内外薄层色谱基础上经过多年的不断完善和发展新近推出的一款可国产替代的棒状薄层色谱分析仪器，可在开放的气氛下检测用气相色谱和液相色谱方法很难检测的样品，并可非常简单的对于点在色谱棒上的样品进行定量分析。

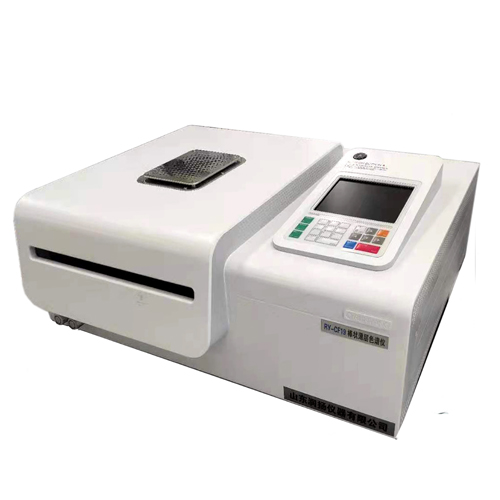

RY-CF19棒状薄层色谱仪采用了新型的电子传感流量控制技术和激光精密加工工艺，不论是实验分析方法的建立还是仪器质量都非常稳定可靠，从而保证了实验分析数据的准确性和可操作性，尤其对重质油品及大分子族组成定量分析是行之有效的手段。广泛应用于石油化工、石油地质、煤炭化学、精细化工、中西医药、卫生疾控、生物工程及环境化学等方面，具有操作简单、分析速度快、分析周期短、环保等特点。
仪器采用LED大屏彩色显示技术，内容丰富；中文触键操作，得心应手；全自动智能软件运行控制，自动控制再现性好，机械性能稳定可靠。
主要性能特点
● 简便性：该仪器具有操作简便、分析速度快、分析周期短、分析数据准确可靠，自动保存分析结果。
● 环保性：采用自动展样仪系统，在密闭空间内自动完成对样品的展样分离，大大降低了对人体的损害，有利环保和操作人员健康。
● 经济性：色谱棒可重复使用，一般为80-100次，展开过程仅需少量的展开溶剂，运行费用消耗低。
● 广泛性：对于大量的有机化合物都能直接检测，包括很难用于气相色谱和液相色谱分析的较高沸点样品。
仪器工作原理
将原油、重油、渣油、蜡油、油浆、润滑油、色谱固定液、油脂、中药等样品，用稀释剂稀释后点到涂有硅胶氧化铝吸附的薄层棒上，挥发溶剂后放入装有不同展样试剂的色谱展开缸内，在一定的温度和湿度下进行样品展开分离；分离后的薄层棒置入到薄层色谱氢火焰离子检测器中，按一定速度进行扫描检测；得到离子流信号由计算机分析软件采集处理，从而得到分析结果。
仪器应用范围
该仪器可广泛应用于原油、重油、渣油、蜡油、油浆、燃料油、润滑油、基础油、石油沥青、色谱固定液、油脂类、脂肪酸、中药和各类烃类物质、聚合物，食用油，医药试剂的分析检测。可快速分析样品中的四组分即饱和烃、芳烃、胶质、沥青质。分析周期快速只需1-2小时，比传统溶EC法节省96%分析时间（EC法分析一个样品需要48小时）。
对几乎所有有机化合物尤其是气相色谱不易分离、液相色谱难以定量的有机化合物及药物中大分子化合物、跟踪有机合成反应过程。可在开放的条件下检测气相色谱和液相色谱方法很难检测的复杂样品，并可以简单的对所分析的样品进行定量。
仪器适应标准
● 该仪器适用于中国石油天然气行业标准SY/T5119-2016 《岩石中可溶有机物及原油族组分分析 薄层色谱法》
● 适用于国家石油化工行业标准SH/T0753-2005 《润滑油基础油化学族组成测定法》
● 该仪器适用于国标SN/T3118-2012 《燃料油中沥青质的测定棒状薄层色谱法》
● 该仪器可替代NB/SH/T0509-2010《石油沥青四组分测定法》（沉淀及色谱法）
在原油组分分析中与传统柱层析法比较优势
1. 二者数据具有可比性，趋势方向相同；
2. 由于FLC/FID法自动化程度高，检测手段的智能化，准确度，重复性大大高于柱层析法；
3. 柱层析只能分析0.1g以上样品，TLC/FID法正常分析样品0.1～1.0ug之间，检查出量仅为1×10-6 ，在满足常量分析的同时，更可用于微量分析；
4. 柱层析法在分析饱和烃、芳烃、胶质、沥青质等组成时（其中沥青质用叠加法）要消耗大量的有机溶剂，分析周期长，操作繁琐，而TLC/FID法有机溶剂消耗量仅占柱层析法的1%，分析时间短，分析时间1-2小时（一次可做10个样），并且精度可以达到ppm级；
5. 两种方法通过比较TLC/FID提高分析效率30多倍，拓宽了分析方法的前处理和后处理的适应范围，同时采用全密闭流程，使操作人员不需要接触有毒有害溶剂，不仅节省大量试剂，并保护了实验人员的健康和安全。
主要技术指标
FID稳定时间：<1min，检出限<1×10-11g/s；
极化电压：DC 265V；自动零点调节；
扫描速度：50～500mm/min（任设）；
点样量：0.5ug～20ug；
色谱棒架：可一次安装10根色谱棒；具备0-130mm精密刻度指示，自动弹出棒架功能；
检测速度：可选5，10，15，20，30，35，50秒；亦可5-50秒/根色谱棒任意选择（增量1秒）；
检测重复性：小于2%；
检测范围：一般0.1%-99.9999%；
信号输出：0～2000mv；
点火装置：全自动点火；
谱图和数据处理：在线采集，实时存储并可直接进行谱图处理和报告输出，调出和打印；
分析软件工作站：采用专业薄层色谱软件包，智能控制，一个样品检测数据处理完毕后，自动启动下一个样品的检测，并实时采集检测结果；同时绘制色谱图谱且通过各峰面积计算样品各组分的相对含量；
软件方式：色谱分析工作站、内置色谱工作站（任选），三种通信协议TCP/IP、RS232、modbus；
电压：220 V/AC
频率：50/60Hz ±5%；
功率：120 W；
燃气和助燃气：高纯氢气，纯净空气（由随机附带氢气、空气发生器供给）；
流量要求：氢气0～220ml/min，空气0~2000ml/min；此范围内可任意设置；
样品展开方式（二选一）
1. 展样工作台：具备恒温恒湿、烘干、浓缩、展开功能，配备照明和荧光光源；可转向荧光照射灯更便于色谱棒分离高度和展开剂的观察；可根据检测要求不同放置三只或四只展开缸。
2. 全自动组分展样仪：全季节恒湿封闭环境内按标准步骤自动分离展样，自动补液、排液功能；新一代展样缸设计蕞大程度节省试剂；浓缩、展开、晾干、恒湿、净化于一体；机械臂代替人工操作进行棒架转移，可按分析要求设定分离时间、晾干时间、恒湿时间及净化时间；照明和紫外照射灯，方便观察展开程度，密闭空间自通风排气系统，保护实验室环境。
