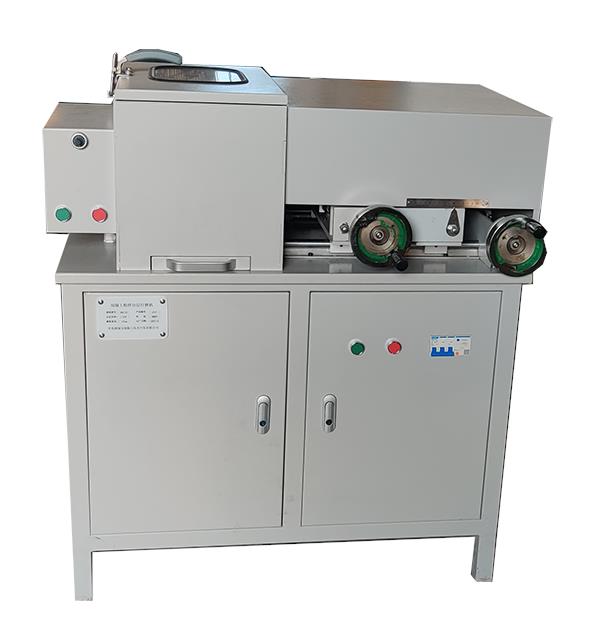

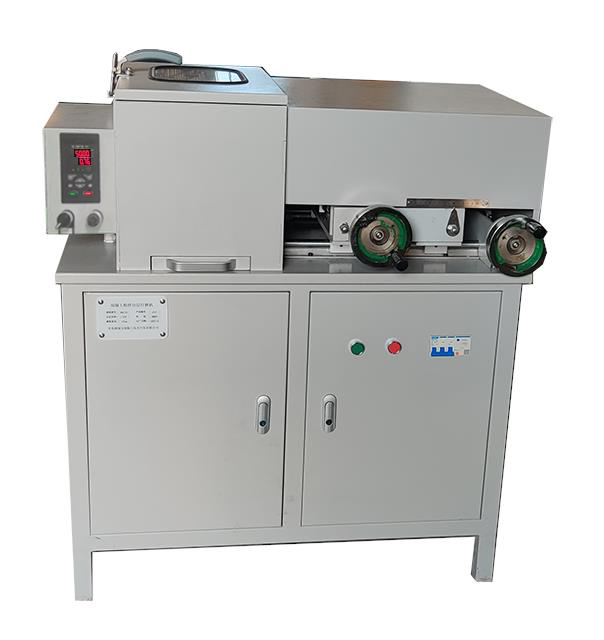

RY-H5+半自动混凝土粉样分层研磨机，在RY-H5型基础上，试件夹持系统采用微型电机带动，可以在试件转动过程中，沿试件侧面取粉。整机结构由磨轮及固定系统；磨轮动力系统；磨轮的进给打磨系统；试块（包括夹具）夹持及动力系统；夹持机构转向、锁止、旋转系统；密封系统；控制面板系统；粉末收集系统；支架系统等部分构成。
半自动混凝土粉样分层研磨机在试件侧向进给系统进行了轮控，可准确到0.01毫米，每旋转一圈进给1毫米，可通过转盘百分刻度盘控制进给量，旋转速度可根据需要进行设定。
该半自动混凝土分层磨粉机满足《水运工程结构耐久性设计标准》（JTS153- 2015）中混凝土制样和取粉的要求。根据标准中“H.4 浸渍深度试验-热分解气相色谱法”的要求，采用四爪卡盘夹持的混凝土试样，采用平磨边轮和 V 型边轮，打磨圆形试件侧面，可获得芯样距离边缘 5mm的粉末，并随深度增加，磨粉范围减少。同时满足标准中“H.5 氯化物吸收量降低效果试验”中取粉的要求。
亦可满足《水运工程材料试验规程》（JTS/T232-2019）中混凝土制样和取粉的要求而设计制造的专用研磨设备。同时适应JTJ275-2000《海港工程混凝土结构表面涂层防腐技术规范》、JTT695-2007《混凝土桥梁结构表面涂层防腐技术规范》及《混凝土结构耐久性设计规范》GB/T50476-2008制粉要求。
技术参数
1、电机功率：1.5KW ，转速940rpm ，电压：380V
2、磨轮直径：125mm（可选150 mm）；双重固定；粒度30/40（可选50/60）
3、可磨样本规格：夹持7-125 mm不同尺寸试件
4、磨削进给量：1mm/转；总行程150 mm
5、磨削形式：干磨
6、打磨箱体钢材厚度：6mm；箱体尺寸：长556mm，宽330mm，高400mm
7、夹持圆形试件偏心距误差：1mm
8、夹持机构调速范围：0-30转/分钟
9、混凝土粉末颗粒粒度范围：1～100微米范围，10微米为中心正态分布
10、设备尺寸：长1020mm，宽620mm，高1210mm
11、设备重量：290kg
产品特点
1、静音设计。采用静音电机、箱体密封、精密丝杆、厚箱体设计，凸边设计等构造。
2、防尘设计。轴杆采用多片随动机构密封，箱体门采用密封条密封。
3、安全设计。磨轮与电机轴杆双重连接，箱体配置接近开关。
4、封闭制粉。磨轮进给控制到1% mm，沿试样深度方向研磨取粉。
5、无维修设计。
6、人体工学设计。三个转轮同侧单面操作，作业面小。
7、磨边设计。可以平磨，也可以按一定角度磨去试件的表面。
8、标准粉末制备。采用30/40 粒度的主磨头，制取中间值为10微米正态分布的混凝土粉末。
9、特别定制。可定制为台式或落地式；可定制电机；可定制多种供电方式。（若对采集剖面图像可定制RY-H2型；若需全自动采集粉末可定制RY-H3型）。
10、不仅可以沿试件正面准确取粉，还可以沿试件侧面准确取粉，测量混凝土试件中的钢筋锈蚀产物。
11、夹持机构电机控制，多个调速档可选，夹持机构调速范围：0-30转/分钟。
